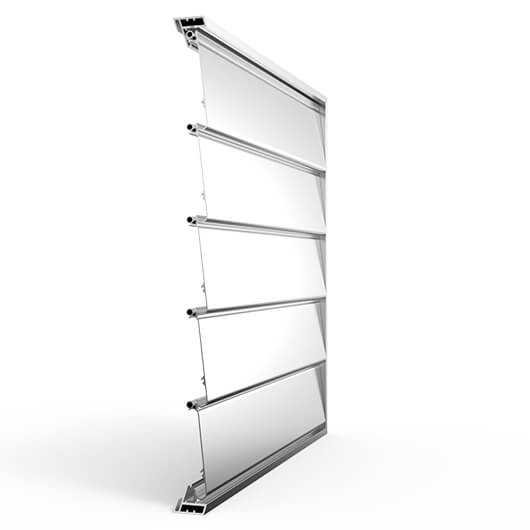

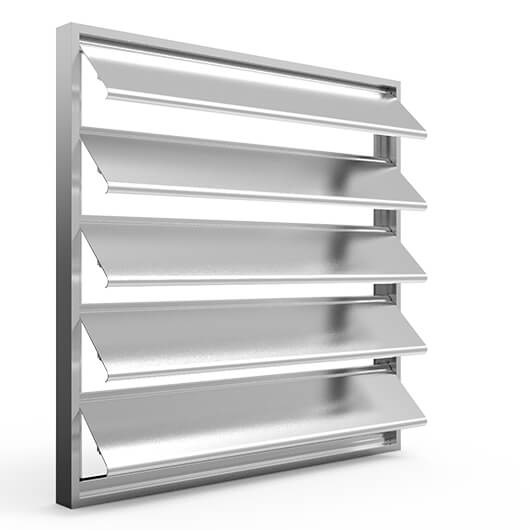

Überdruckklappe Typ 24-551C
Die Überdruckklappe, Typ 24-551C, mit waagerechten, beweglichen
Lamellen, ist eine Überdruckklappe, hergestellt aus stranggepresstem
Aluminium, mit einem freien Lüftungsquerschnitt von 60%. Der Typ 24-551C
ist ausgestattet mit einer c-förmigen Lamelle vom
Typ 050C, die im aufliegenden Rahmen 501 montiert ist. Die Überdruckklappe schützt überall dort, wo eine schnelle
Druckentlastung gewährleistet sein muss. Die Überdruckklappe öffnet bei
entsprechenden Überdruck selbsttätig und schliesst wieder.
Farben & Zubehör:
Oberflächen:
pressblank (rohes Aluminium zum Selbstbeschichten) eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich) pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)
Optionales Zubehör: Insektenschutzgitter / Vogelschutzgitter
Bestellmaß:
Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).
Hinweis: Ab einem Breiten-Bestellmaß von 1200mm, wird die Lamelle mittig geteilt und mit einem zusätzlichen Mittelsteg ausgeführt.

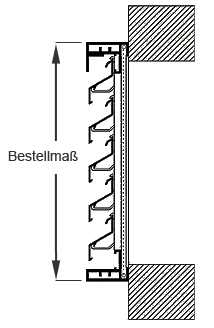

Skizze
Einbausituation aufliegende Montage & Bestellmaß :
|
|
HINWEIS
Überdeckung - um eine ausreichende Überdeckung des Lochausschnitts zu gewährleisten, sollten das Bestellmaß min. 60mm größer als das lichte Maß des Lochausschnitts sein.
Die Fertigung der Produkte erfolgt
nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6,
nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der
GSB.
Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com
Technische Daten:
| Einbausituationen | einliegende Montage |
| Freier Lüftungsquerschnitt | 60% |
| Lamellen-Abstand (mm) | 100 |
| Lamellen-Typ | C-Lamelle |
| Ausführung | Selbsttätig öffnend |
| Material Profile | Aluminium Al Mg Si 0,5 |
| Rastermaß der Tragsäule / max. Spannweite der Lamelle | 1000 mm |
| Schutzgrad | ohne |
| Verlustbeiwert Abluft | keine Angaben |
| Verlustbeiwert Zuluft | keine Angaben |
| Strömungsgeschwindigkeit in m/s dB (A) | keine Angaben |
Montage:
Die Montage dieses Wetterschutzgitters erfolgt "aufliegend" - das heißt vor dem Lochausschnitt. Befestigungslöcher (5mm) zum Verschrauben auf dem Untergrund, sind im Bereich der Lamellenhalter vorgebohrt.
Um eine ausreichende Überdeckung zu gewährleisten und um genug "Fleisch" zum Verschrauben zu haben, sollte das Bestellmaß, je nach Untergrund, mindestens 56mm größer als das Lochmaß sein.
Alternativ könnte dieser Lüftungsgittertyp auch in der Laibung montiert werden. Die Befestigung kann in dem Fall durch eine seitliche Verschraubung des Rahmens in der Laibung erfolgen oder z.B. mit Montagewinkeln. Bitte achten Sie bei der Montage in der Laibung, dass Ihr Bestellmaß ausreichend "Einbauluft", je nachdem wie gerade der Lochausschnitt ist und wie genau gemessen wurde, enthält.
Erforderliches Montage-Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
