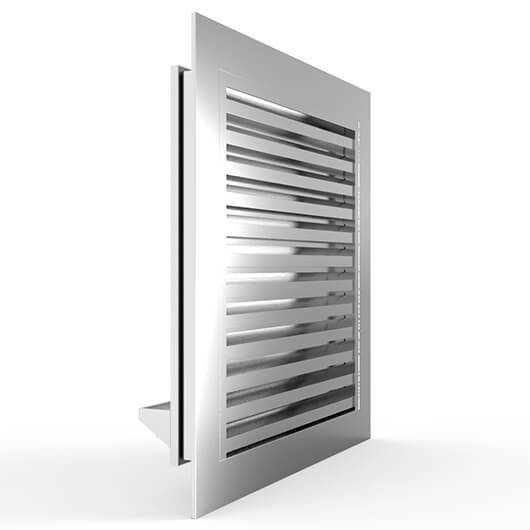

Lüftungsgitter Typ 24-622V-IP23D

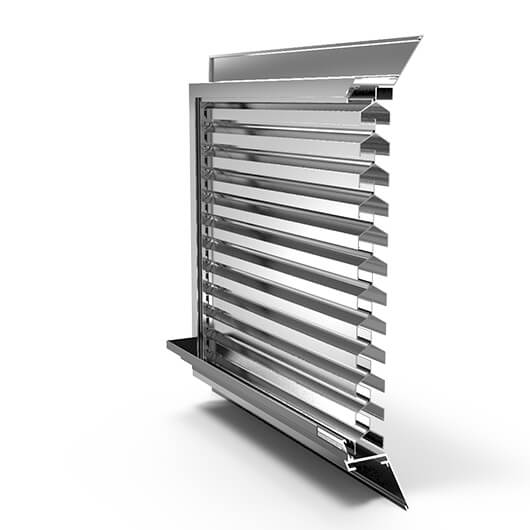

Das Lüftungsgitter, Typ 24-622V-IP23D, mit waagerechten, feststehenden Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 47%. Der Typ 24-622V-IP23D ist ausgestattet mit einer stochersicheren, v-förmigen Lamelle vom Typ 020V, die im einliegenden Rahmen 602 mittels Lamellen-Klipphalter montiert ist. Die Form und Anordnung der Lamellen verhindern weitestgehend das
Eindringen von Regen und Schnee. Das IP23D geschützte Lüftungsgitter ist
stochersicher gegen Drähte. Als Schutz vor Insekten und Kleintieren
befindet sich rückseitig ein Fliegengitter aus Edelstahl. Für die
Befestigung und zum Schutz gegen unbefugtes abnehmen des Lüftungsgitters
sind individuelle Befestigungsmöglichkeiten vorhanden. Dieses System
ist stochersicher, spritzwassergeschützt und verhindert den Zugang mit
Draht gemäß DIN EN 60529:1991+A1:2000.
Farben & Zubehör:
Oberflächen:
pressblank (rohes Aluminium zum Selbstbeschichten) eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich) pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)
Optionales Zubehör: Gegenrahmen zum optischen Verblenden des rückseitigen Lochausschnitts
Bestellmaß:
Das Bestellmaß entspricht bei diesem Wetterschutzgitter-Typ dem Lochinnenmaß (lichtes Maß - Skizze, siehe nachfolgend) abzüglich "Einbauluft" min. ca. 10mm.
Skizze
Einbausituation einliegende Montage & Bestellmaß :
|
|
HINWEIS
Einbauluft - ziehen Sie von Ihrem Bestellmaß bitte
"Einbauluft" ab! Bedenken Sie bei der Bemessung dabei bitte diese
Punkte:
• wurde der Lochausschnitt gerade geschnitten?
• wurde wirklich die engsten Stelle ausgemessen?
• soll das Lüftungsgitter noch beschichtet oder lackiert werden?
• auch beim Herstellungsprozess der Lüftungsgitter kann es zu minimale Toleranzen beim Maß kommen.
Die Breite des umlaufenden Blendrahmens, auf dem das Lüftungsgitter aufliegt nach der Montage aufliegt, beträgt bei diesem Gittertyp 42mm.
Das heisst: Bestellmaß + 84mm = Gesamtaußenmaß.
Ziehen Sie daher mindestens
10mm von Ihrem Bestellmaß in Höhe und Breite ab. Sie ersparen sich
damit im Zweifelsfall den Aufwand, Ihren Lochausschnitt aufwändig
nacharbeiten zu müssen.
Die Fertigung der Produkte erfolgt
nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6,
nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der
GSB.
Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com
Technische Daten:
| Einbausituationen | einliegende Montage |
| Freier Lüftungsquerschnitt | 47% |
| Lamellen-Abstand (mm) | 33,0 |
| Lamellen-Typ | V-Lamelle |
| Ausführung | stochersicher und spritzwassersichere Lamelle |
| Material Profile | Aluminium Al Mg Si 0,5 |
| Rastermaß der Tragsäule / max. Spannweite der Lamelle | 1000 mm |
| Schutzgrad | IP23D |
| Verlustbeiwert Abluft | 57,6 Durchflußbeiwert Abluft 0,13 |
| Verlustbeiwert Zuluft | 52,0 Durchflußbeiwert Zuluft 0,14 |
| Strömungsgeschwindigkeit in m/s dB (A) | 1,0 m/sec dB(A) 33 1,3 m/sec dB(A) 33,5 1,5 m/sec dB(A) 35 2,0 m/sec dB(A) 38 2,5 m/sec dB(A) 41 3,0 m/sec dB(A) 47,5 4,0 m/sec dB(A) 52 5,0 m/sec dB(A) 58 |
Montage:
Die Montage dieses Lüftungsgitters erfolgt "einliegend" - das heißt im
Lochausschnitt.
Dabei verschwindet die Tiefe des Lüftungsgitters (56mm)
im Lochausschnitt. Der umlaufende Blendrahmen (20,5mm/Seite) dieses Lüftungsgitters liegt auf dem Untergrund auf und überdeckt dabei den Übergang vom Lüftungsgitter zum Lochausschnitt.
Die
Befestigung erfolgt z.B. durch Verklebung des Gitters mit einem Montagekleber oder einem doppelseitig klebenden Kompriband, hinter dem Blendrahmen auf dem Untergrund,
per Maueranker (nicht im Lieferumfang enthalten) oder Ähnlichem. Der Blendrahmen kann auch angebohrt und auf dem Untergrund verschraubt werden.
