Abbildung ähnlich

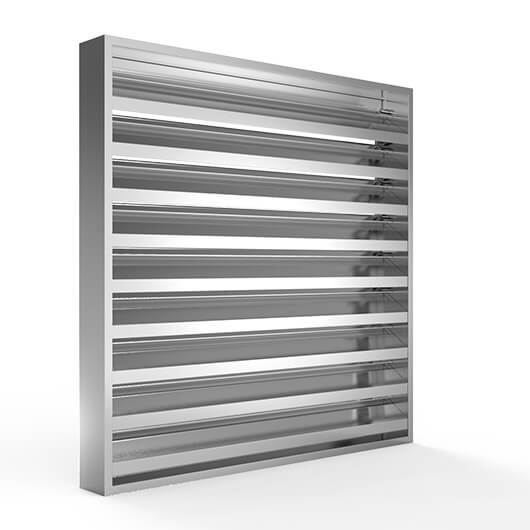

Lüftungsgitter Typ 24-621

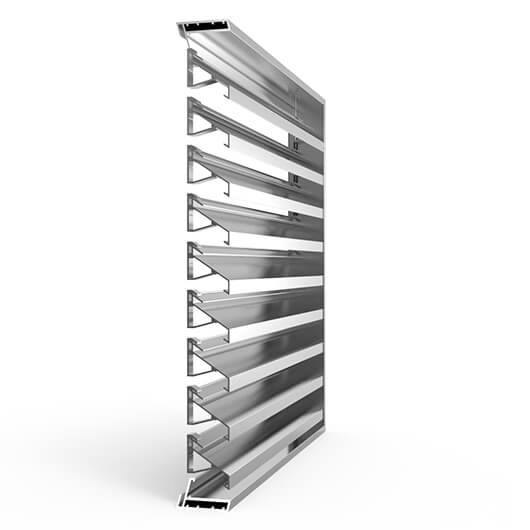

Das Lüftungsgitter, Typ 24-621, mit waagerechten, feststehenden Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 50%. Der Typ 24-621 ist ausgestattet mit einer z-förmigen, schiebewassersicheren Lamelle vom Typ 020, die im aufliegenden Rahmen 601 mittels Lamellen-Klipphalter montiert ist. Die über das Klippsystem befestigten Lamellen sind nachträglich, zum Beispiel für Wartungsarbeiten oder ähnliches, jederzeit herausnehmbar*.

Farben & Zubehör:

Oberflächen:
  pressblank (rohes Aluminium zum Selbstbeschichten)
  eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich)
  pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)

Optionales Zubehör:
Insektenschutzgitter / Vogelschutzgitter
Aushebelsicherung

Bestellmaß:

Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).

Skizze

Einbausituation aufliegende Montage & Bestellmaß :

HINWEIS

Überdeckung - um eine ausreichende Überdeckung des Lochausschnitts zu gewährleisten, sollten das Bestellmaß min. 60mm größer als das lichte Maß des Lochausschnitts sein.

Die Fertigung der Produkte erfolgt nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6, nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der GSB.

Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com

*Bitte beachten Sie, dass wenn das Lüftungsgitter in "pulverbeschichtet" ausgeführt wird und/oder die "Aushebelsicherung" bestellt wird, die Entnahme der Lamellen nicht mehr möglich ist.

Technische Daten:

Einbausituationen	aufliegende Montage
Freier Lüftungsquerschnitt	50%
Lamellen-Abstand (mm)	50,0
Lamellen-Typ	Z-Lamelle
Ausführung	schiebewassersichere Lamelle
Material Profile	Aluminium Al Mg Si 0,5
Rastermaß der Tragsäule / max. Spannweite der Lamelle	1000 mm
Schutzgrad	ohne
Verlustbeiwert Abluft	7,2 Durchflußbeiwert Abluft 0,36
Verlustbeiwert Zuluft	8,5 Durchflußbeiwert Zuluft 0,34
Strömungsgeschwindigkeit in m/s dB (A)	1,0 m/sec dB(A) < 30 1,5 m/sec dB(A) 32 2,0 m/sec dB(A) 35 2,5 m/sec dB(A) 38 3,0 m/sec dB(A) 44 3,5 m/sec dB(A) 46 4,0 m/sec dB(A) 48 4,5 m/sec dB(A) 50 5,0 m/sec dB(A) 54

Downloads:

PDF - technische Produktzeichnung als .pdf-Datei (162KB)

DWG - technische Produktzeichnung als .dwg-Datei (151KB)

Montage:

Die Montage dieses Wetterschutzgitters erfolgt "aufliegend" - das heißt vor dem Lochausschnitt. Befestigungslöcher (5mm) zum Verschrauben auf dem Untergrund, sind im Bereich der Lamellenhalter vorgebohrt.

Um eine ausreichende Überdeckung zu gewährleisten und um genug "Fleisch" zum Verschrauben zu haben, sollte das Bestellmaß, je nach Untergrund, mindestens 56mm größer als das Lochmaß sein.

Alternativ könnte dieser Lüftungsgittertyp auch in der Laibung montiert werden. Die Befestigung kann in dem Fall durch eine seitliche Verschraubung des Rahmens in der Laibung erfolgen oder z.B. mit Montagewinkeln. Bitte achten Sie bei der Montage in der Laibung, dass Ihr Bestellmaß ausreichend "Einbauluft", je nachdem wie gerade der Lochausschnitt ist und wie genau gemessen wurde, enthält.

Erforderliches Montage-Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
