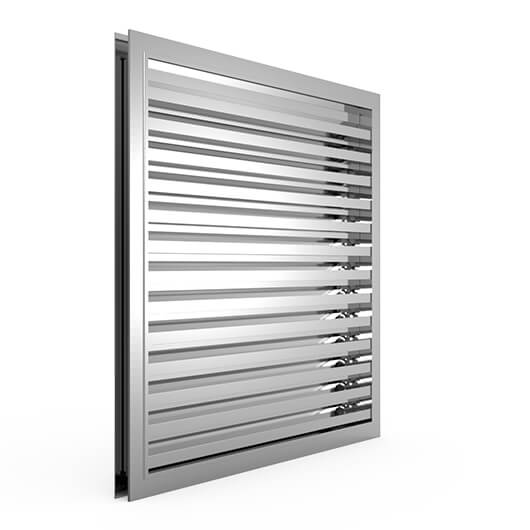

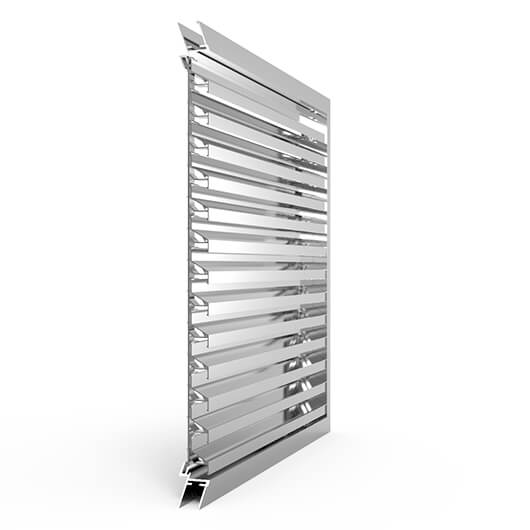

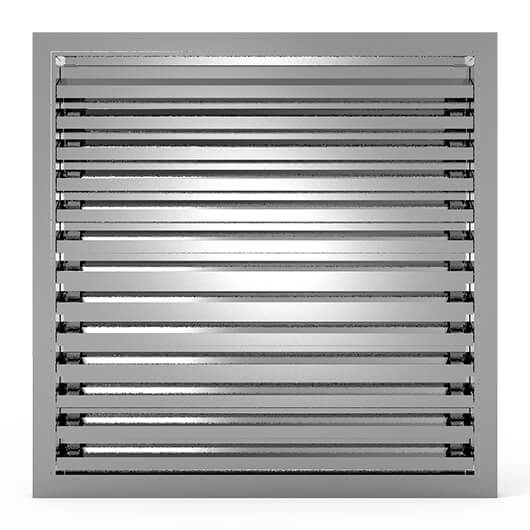

Lüftungsgitter Typ 24-513L

Das Lüftungsgitter, Typ 24-513L, mit waagerechten, feststehenden Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 52%. Der Typ 24-513L ist ausgestattet mit einer z-förmigen Lamelle vom Typ 010L, die im eingespannten Rahmen 503 mittels Lamellen-Klipphalter montiert ist. Die über das Klippsystem befestigten Lamellen sind nachträglich, zum Beispiel für Wartungsarbeiten oder ähnliches, jederzeit herausnehmbar*.

Farben & Zubehör:

Oberflächen:
  pressblank (rohes Aluminium zum Selbstbeschichten)
  eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich)
  pulverbeschichtet (RAL Classic sowie DB, NCS-Farbtöne auf Anfrage)

Optionales Zubehör:
  Insektenschutzgitter / Vogelschutzgitter
  Filtermattenhalter
  Wasserauffangschiene
  Aushebelsicherung

Bestellmaß:

Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).

Skizze

Einbausituation eingespannte Montage & Bestellmaß :

HINWEIS

Bestellmaß - das Bestellmaß sollte dem Maß der zuvor in dem Rahmen montierten Glasscheibe oder dem dort zuvor moniterten Panel entsprechenden. Alternativ messen Sie das lichte Maß des Lochausschnitts abzüglich ein paar Millimetern "Einbaulauft".

Die Klemmstärke des Rahmens beträgt 24mm.

Die Fertigung der Produkte erfolgt nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6, nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der GSB.

*Bitte beachten Sie, dass wenn das Lüftungsgitter in "pulverbeschichtet" ausgeführt wird, die Entnahme der Lamellen nicht mehr möglich ist.

Technische Daten:

Einbausituationen	eingespannte Montage
Freier Lüftungsquerschnitt	52%
Lamellen-Abstand (mm)	33.3
Lamellen-Typ	Z-Lamelle
Ausführung	erhöhter Luftdurchclass
Material Profile	Aluminium Al Mg Si 0,5
Rastermaß der Tragsäule / max. Spannweite der Lamelle	800 mm
Schutzgrad	ohne
Verlustbeiwert Abluft	25,0 Durchflußbeiwert Abluft 0,20
Verlustbeiwert Zuluft	21,6 Durchflußbeiwert Zuluft 0,21
Strömungsgeschwindigkeit in m/s dB (A)	2,1 m/sec dB(A) 35 2,8 m/sec dB(A) 37 4,6 m/sec dB(A) 41 4,8 m/sec dB(A) 45 4,9 m/sec dB(A) 45 6,18 m/sec dB(A) 51 6,3 m/sec dB(A) 52 6,46 m/sec dB(A) 52

Downloads:

PDF - technische Produktzeichnung als .pdf-Datei (115KB)

DWG - technische Produktzeichnung als .dwg-Datei (184KB)

Montage:

Die Montage dieses Wetterschutzgitters erfolgt "eingespannt". Das heißt, anstelle einer Glas-/Fensterscheibe wird das Wetterschutzgitters in den Schreibenrahmen gespannt. Das Wetterschutzgitter wird dabei, genau wie eine Fensterscheibe, im Rahmen mit Profilen festgeklemmt. Die Einspannstärke unserer Rahmen beträgt dabei 24mm.

Sollte die zuvor entnommene Scheibe stärker als 24mm gewesen sein, müssen die vorhandenen Klemmprofile entsprechend unterfüttert werden.
