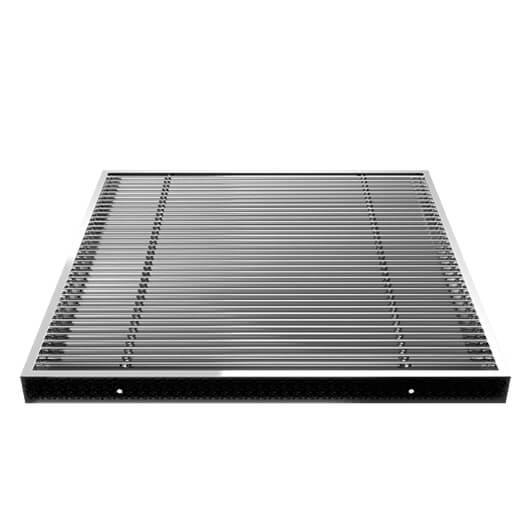

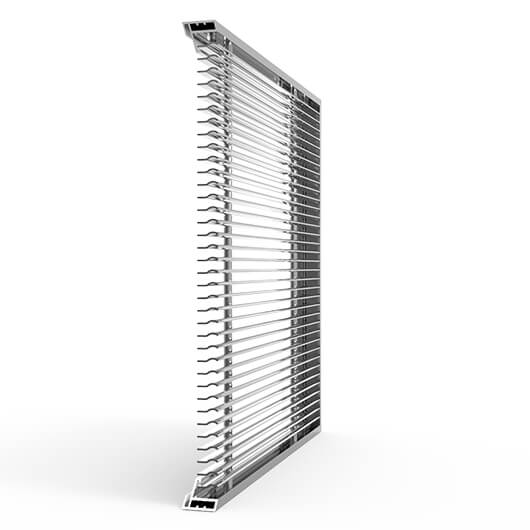

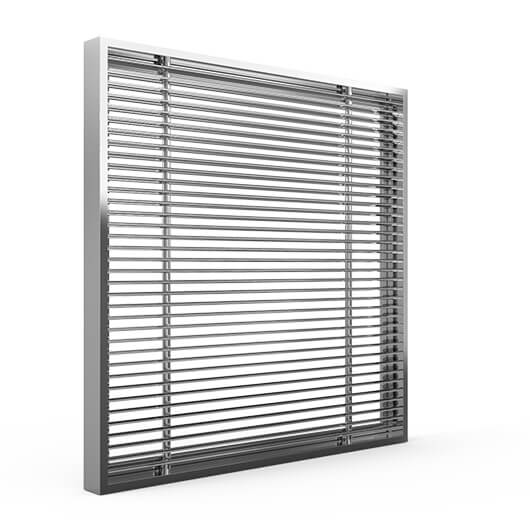

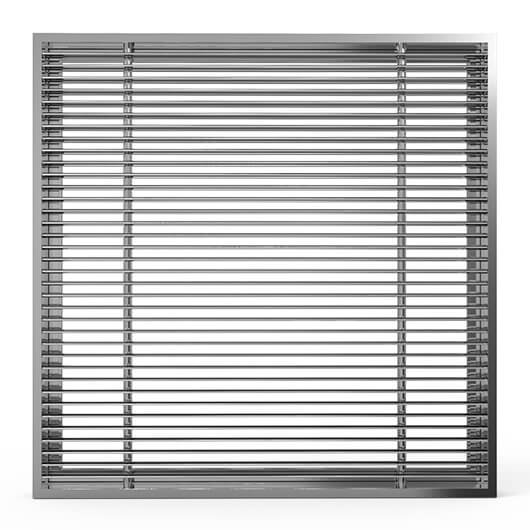

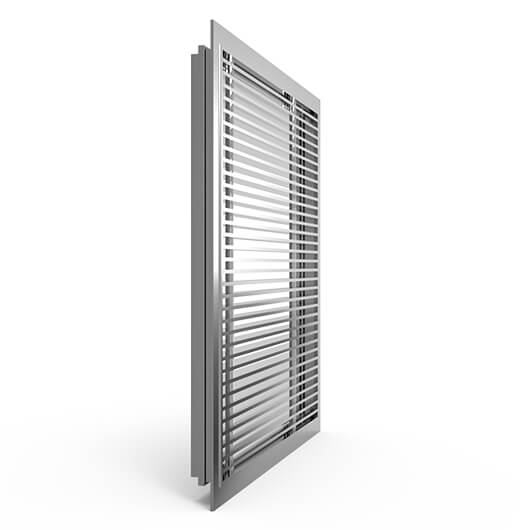

Lineargitter Typ 24-511Bi
Das Lineargitter, Typ 24-511Bi, mit waagerechten, feststehenden
Lamellen, ist ein Lineargitter, hergestellt aus stranggepresstem
Aluminium, mit einem freien Lüftungsquerschnitt von 73%. Der Typ 24-511Bi
ist ausgestattet mit einer begehbaren, s-förmigen Lamelle vom
Typ 010Bi, die im aufliegenden Rahmen 501 montiert ist.
Farben & Zubehör:
Oberflächen:
pressblank (rohes Aluminium zum Selbstbeschichten) eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich) pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)
Optionales Zubehör: Insektenschutzgitter / Vogelschutzgitter
Bestellmaß:
Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).
Skizze

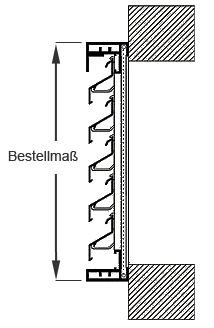

Einbausituation aufliegende Montage & Bestellmaß :
|
|
HINWEIS
Überdeckung - um eine ausreichende Überdeckung des Lochausschnitts zu gewährleisten, sollten das Bestellmaß min. 60mm größer als das lichte Maß des Lochausschnitts sein.
Die Fertigung der Produkte erfolgt
nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6,
nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der
GSB.
Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com
Technische Daten:
| Einbausituationen | aufliegende Montage |
| Freier Lüftungsquerschnitt | 73% |
| Lamellen-Abstand (mm) | 13 |
| Lamellen-Typ | S-Lamelle |
| Ausführung | begehbare Lamelle |
| Material Profile | Aluminium Al Mg Si 0,5 |
| Rastermaß der Tragsäule / max. Spannweite der Lamelle | 800 mm |
| Schutzgrad | ohne |
| Verlustbeiwert Abluft | keine Angabe |
| Verlustbeiwert Zuluft | keine Angabe |
| Strömungsgeschwindigkeit in m/s dB (A) |
keine Angabe |
Montage:
Die Montage dieses Lineargitters erfolgt "aufliegend" - das heißt vor dem Lochausschnitt.
Um eine ausreichende Überdeckung zu gewährleisten und um genug "Fleisch" zum Verschrauben zu haben, sollte das Bestellmaß, je nach Untergrund, mindestens 56mm größer als das Lochmaß sein.
Alternativ könnte dieser Lüftungsgittertyp auch in der Laibung montiert werden. Die Befestigung kann in dem Fall z.B. durch eine seitliche Verschraubung des Rahmens in der Laibung erfolgen oder z.B. mit Montagewinkeln. Bitte achten Sie bei der Montage in der Laibung, dass Ihr Bestellmaß ausreichend "Einbauluft", je nachdem wie gerade der Lochausschnitt ist und wie genau gemessen wurde, enthält.
Erforderliches Montage-Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker
