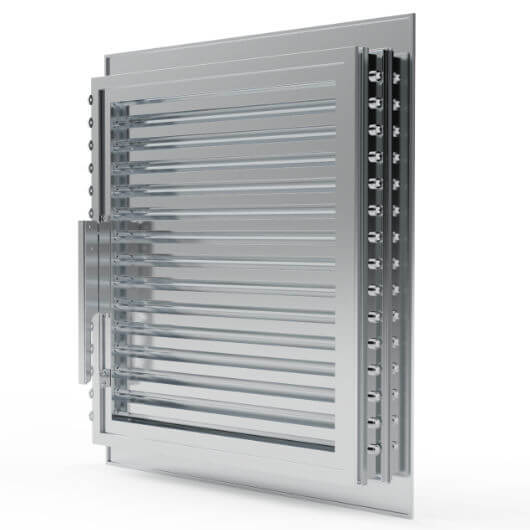

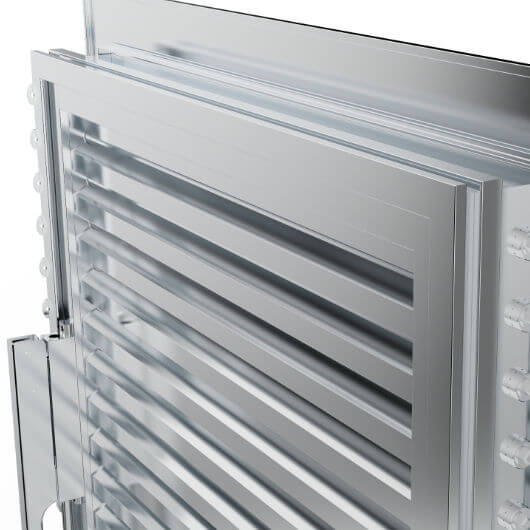

Lüftungsgitter Typ 24-622V BEW-H
Das Lüftungsgitter, Typ 24-622V BEW-H, mit waagerechten, beweglichen Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 45%. Der Typ 24-622V BEW-H ist ausgestattet mit einer stochersicheren v-förmigen Lamelle vom Typ 020VBEW, die im einliegenden Rahmen 602BEW montiert ist. Die Lamellen sind mittels eines Handhebels variabel zu öffnen und zu
schließen. Mit diesem Lüftungsgitter ist somit eine bequeme manuelle
Steuerung der Luftströmung möglich.
Farben & Zubehör:
Oberflächen:
pressblank (rohes Aluminium zum Selbstbeschichten) eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich) pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)
Optionales Zubehör: Insektenschutzgitter / Vogelschutzgitter
Bestellmaß:
Das Bestellmaß entspricht bei diesem Wetterschutzgitter-Typ dem Lochinnenmaß (lichtes Maß - Skizze, siehe nachfolgend) abzüglich "Einbauluft" min. ca. 10mm.
Skizze
Einbausituation einliegende Montage & Bestellmaß :
|
|
HINWEIS
Einbauluft - ziehen Sie von Ihrem Bestellmaß bitte
"Einbauluft" ab! Bedenken Sie bei der Bemessung dabei bitte diese
Punkte:
• wurde der Lochausschnitt gerade geschnitten?
• wurde wirklich die engsten Stelle ausgemessen?
• soll das Lüftungsgitter noch beschichtet oder lackiert werden?
• auch beim Herstellungsprozess der Lüftungsgitter kann es zu minimale Toleranzen beim Maß kommen.
Die Breite des umlaufenden Blendrahmens, auf dem das Lüftungsgitter aufliegt nach der Montage aufliegt, beträgt bei diesem Gittertyp 42mm.
Das heisst: Bestellmaß + 84mm = Gesamtaußenmaß.
Ziehen Sie daher mindestens
10mm von Ihrem Bestellmaß in Höhe und Breite ab. Sie ersparen sich
damit im Zweifelsfall den Aufwand, Ihren Lochausschnitt aufwändig
nacharbeiten zu müssen.
Die Fertigung der Produkte erfolgt
nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6,
nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der
GSB.
Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com
Technische Daten:
| Einbausituationen | einliegende Montage |
| Freier Lüftungsquerschnitt | 45% |
| Lamellen-Abstand (mm) | 33,3 |
| Lamellen-Typ | V-Lamelle |
| Ausführung | Lamelle per Handhebel verschließbar |
| Material Profile | Aluminium Al Mg Si 0,5 |
| Rastermaß der Tragsäule / max. Spannweite der Lamelle | 1000 mm |
| Schutzgrad | ohne |
| Verlustbeiwert Abluft | Keine Angabe |
| Verlustbeiwert Zuluft | Keine Angabe |
| Strömungsgeschwindigkeit in m/s dB (A) | Keine Angabe |
Montage:
Die Montage dieses Lüftungsgitters erfolgt "einliegend" - das heißt im
Lochausschnitt.
Dabei verschwindet die Tiefe des Lüftungsgitters (64mm)
im Lochausschnitt. Der umlaufende Blendrahmen (41,8mm/Seite) dieses Lüftungsgitters liegt auf dem Untergrund auf und überdeckt dabei den Übergang vom Lüftungsgitter zum Lochausschnitt.
Die
Befestigung erfolgt z.B. durch Verklebung des Gitters mit einem Montagekleber oder einem doppelseitig klebenden Kompriband, hinter dem Blendrahmen auf dem Untergrund,
per Maueranker (nicht im Lieferumfang enthalten) oder Ähnlichem. Der Blendrahmen kann auch angebohrt und auf dem Untergrund verschraubt werden.
